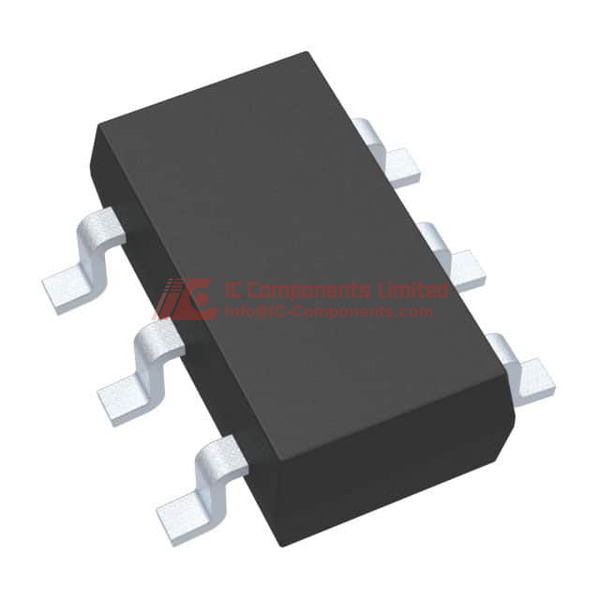

MAX6043BAUT25#TG16 je visokozmogljiv integrirani napetostni referenčni obvod (IC), zasnovan s strani podjetja Maxim Integrated, ki nudi izjemne zmogljivosti za zahtevne elektronske aplikacije. Ta kompaktni površinski element v pakiranju SOT-23-6 zagotavlja stabilen izhodni napetost 2,5 V z izjemno natančnostjo in zanesljivostjo pri širokem območju temperature od -40 °C do 125 °C.
Kot serijski napetostni referenčni element izkazuje odlične električne karakteristike, vključno z impresivno toleranco ±0,1 % in nizkim temperaturnim koeficientom 25 ppm/°C. Zmožen je delovati pri vhodnih napetostih od 4,5 V do 40 V in zagotavlja stabilni izhodni tok 10 mA, kar ga naredi primerno za zahtevne elektronske sisteme, ki potrebujejo dosledno in natančno regulacijo napetosti.
Ključne prednosti IC vključujejo minimalni šum, s šumom 7 Vrms med 10 Hz in 10 kHz ter 4 Vp-p šumom od 0,1 Hz do 10 Hz, kar zagotavlja čiste in stabilne napetostne referenčne signale. Design brez svinca in skladnost s standardom RoHS izpolnjuje sodobne okoljske zahteve, medtem ko omogoča enostavno namestitev na površini v kompaktnih elektronskih sklopih.
Tipične uporabe vključujejo natančne analogne kroge, senzorjske vmesnike, sisteme za zbiranje podatkov, instrumentacijo, medicinske naprave, avtomobilsko elektroniko in industrijska nadzorna orodja. Sposobnost ohranjanja konstantne napetostne izhodne vrednosti v različnih okoljskih pogojih naredi ta IC še posebej primernega za aplikacije, ki zahtevajo visoko zanesljivost in natančnost.
Enačajniki ali alternativne različice v seriji napetostnih referenčnih obvodov podjetja Maxim vključujejo:
MAX6043BAUT20
MAX6043BAUT33
MAX6043CAUT25
MAX6043BAUT30
Z svojo robustno zmogljivostjo, kompaktno obliko in širokim območjem delovnih temperatur MAX6043BAUT25#TG16 predstavlja odlično rešitev za inženirje, ki iščejo zanesljiv in natančen IC za vir napetosti v različnih naprednih elektronskih oblikovalskih aplikacijah.
MAX6043BAUT25#TG16 Ključne tehnične značilnosti
Glavni tehnični podatki vključujejo številko dela MAX6043BAUT25#TG16, ki je del podjetja Maxim Integrated. Gre za integrirani tokokrog, ki nudi stabilno referenčno napetost in visoko zmogljivost za občutljive aplikacije, kot so merilne naprave in A/D pretvorniki. Obseg delovne temperature se giblje od -40°C do 125°C, vhodna napetost pa od 4.5 V do 40 V, izhodna pa je konstantna na 2,5 V z izhodnim tokom do 10 mA.
MAX6043BAUT25#TG16 Velikost pakiranja
Pakiranje vključuje trak in tuljco (Tape & Reel - TR) z uporabo embalaže SOT-23-6. Velikost embalaže je SOT-23-6, s šestimi priključki. Termične značilnosti vključujejo delovni temperaturni razpon od -40°C do 125°C. Električne lastnosti določajo vhodno napetost od 4,5 V do 40 V, izhodno napetost 2,5 V, ter tok napajanja do 650 mA.
MAX6043BAUT25#TG16 Aplikacija
Ta integrirani tokokrog se uporablja predvsem v sistemih, kjer je potrebna stabilna in natančna referenčna napetost. Primerna je za merilne instrumente, A/D pretvornike in druge občutljive elektronske naprave, kjer je natančnost in stabilnost napetosti ključnega pomena.
MAX6043BAUT25#TG16 Značilnosti
Ta napetostni referenčni čip ima serijsko strukturo z fiksno izhodno napetostjo 2,5 V. Zmožen je zagotavljanja visokega izhodnega toka do 10 mA in ima nizko toleranco pri ±0,1%, kar zagotavlja visoko natančnost. Temperaturni koeficient znaša 25 ppm/°C, kar omogoča stabilno delovanje v širokem temperaturnem območju. Podpira vhodne napetosti od 4,5 V do 40 V, ima niz šum 7 Vrms od 10 Hz do 10 kHz ter izhodni šum 4 Vp-p od 0,1 Hz do 10 Hz, s čimer je odlična izbira za aplikacije, kjer je potreben nizkošumni delovanje.
MAX6043BAUT25#TG16 Značilnosti kakovosti in varnosti
MAX6043BAUT25#TG16 je v skladu s standardi RoHS, kar pomeni, da je brez svinca in ustreza sodobnim okoljskim varnostnim normam. Poleg tega ima nivo občutljivosti na vlago (MSL) 1, kar mu zagotavlja visoko zanesljivost v vlažnih pogojih.
MAX6043BAUT25#TG16 Združljivost
Izdelek je v ohišju SOT-23-6 in ima univerzalno konfiguracijo pinov, kar omogoča široko kompatibilnost s standardnimi postopki namestitve na tiskane vezja (PCB) in je posebej primeren za tehnologijo površinskega montažnega sestavljanja.
MAX6043BAUT25#TG16 Povezava do podatkovnega lista PDF
Podatki o natančnih in podrobnih specifikacijah za MAX6043BAUT25#TG16 so na voljo na naši spletni strani. Priporočamo, da datoteko prenesete neposredno s strani izdelka, da pridobite vse potrebne tehnične podatke in smernice za uporabo.
