LM25145RGYT je visokozmogljivi sinhroni Buck napetostni regulator integrirana vezja, ki ga je zasnoval Texas Instruments. Namenjen je reševanju kompleksnih izzivov upravljanja z napajanjem v elektronskih sistemih. Ta napreden sistem ponuja izjemno prilagodljivost pri pretvorbi moči oziroma napetosti, saj je sposoben zniževati vhodne napetosti od 6 V do 42 V z eno izjemno visoko učinkovitostjo in natančnostjo.
Kot sodobno rešitev za upravljanje z napajanjem, to integrirano vezje zagotavlja robustno arhitekturo z enim izhodnim tranzistorjem, optimizirano za zahtevne elektronske aplikacije. Njegov inovativen dizajn omogoča frekvence preklopa med 100 kHz in 1 MHz, kar inženirjem omogoča doseganje odlične gostote moči ter termične učinkovitosti v širokem razponu delovnih okolij.
Vezje vključuje celovite možnosti nadzora, vključno z funkcijo omogočanja, nadzorom frekvence, mehkim zagonu in rampnimi mehanizmi, ki uporabnikom nudijo obsežno kontrolo nad procesi pretvorbe moči. S sinhrono konfiguracijo zaščite zagotavlja superiorno energijsko učinkovitost ter minimalne izgube pri pretvorbi napetosti.
Zasnovan za zanesljivost, LM25145 deluje v razponu temperature od -40°C do 125°C, kar ga naredi primerno za zahtevne industrijske, avtomobilske in letalske aplikacije. Vezje je priključeno v kompaktni format s površinskim nameščanjem 20-VQFN (3,5 x 4,5) z mokljivimi stranicami, kar olajša integracijo na PCB ter avtomatizirano montažo.
Ključne prednosti vključujejo široko toleranco vhodne napetosti, visoko učinkovito sinhrono pretvorbo, integrirane zaščitne funkcije in prilagodljive operativne parametre. Vezje je posebej primerno za napajanje v telekomunikacijskih napravah, industrijskih nadzornih sistemih, avtomobilski elektroniki ter energetski infrastrukturi iz obnovljivih virov.
Za podobne ali ekvivalentne modele v isti kategoriji izdelkov so na voljo serije LM25144, LM25146 in LM25147 podjetja Texas Instruments, ki nudijo podobne funkcionalnosti z rahlimi razlikami v določenih parametrih.
Skladnost z RoHS standardom in napredna embalaža naredijo to integrirano vezje odlično izbiro za sodobne elektronske oblikovalce, ki iščejo zanesljivo, visokozmogljivo rešitev za upravljanje z energijo, ki je hkrati prilagodljiva ter energetsko učinkovita.
LM25145RGYT Ključne tehnične značilnosti
Operacijski napetostni razpon 6V do 42V. Frekvenca stikanja 100kHz do 1MHz. Število izhodov 1. Izhodni tip – tranzistorski gonilnik s konfiguracijo pozitivnega izhoda. Temperaturno območje delovanja od -40°C do 125°C (temperatura v stikalu).
LM25145RGYT Velikost pakiranja

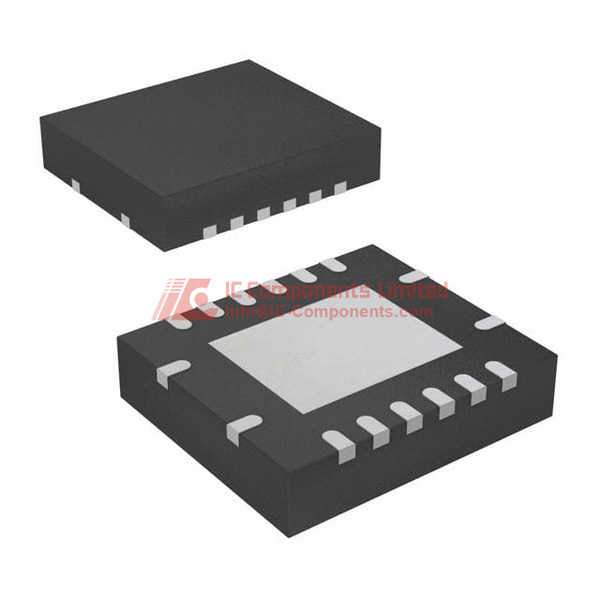

Pakiranje tipa 20-VQFN (3,5 mm x 4,5 mm) z izpostavljeno ploščo. Zavijanje v trak & Reel (TR). Pin konfiguracija – 20 pinov za površinsko montažo z uporabo tehnologije vlažljivih robov. Vzdržljivostna karakteristika – izboljšano odvajanje toplote z zasnovo z izpostavljeno ploščo, primerna za visokozmogljive aplikacije. Električne lastnosti – podpira sinhrono režijo za visoko učinkovitost v krmilnikih buck vrste.
LM25145RGYT Aplikacija
Primarno zasnovano za sinhrone buck konverterje, ki zahtevajo širok vhodni napetostni razpon do 100V. Idealno za zmanjševanje napetosti v industrijskih, avtomobilskih in sistemih za upravljanje z energijo. Primeren za sisteme, ki zahtevajo natančno nadzorovanje frekvence in funkcije sinhronizacije, kot so DC-DC konverterji.
LM25145RGYT Značilnosti
Širitev vhodne napetosti do 100V, kar omogoča prilagodljivost v višjenapetostnih okoljih. Vključena sinhrona režija za izboljšanje učinkovitosti z zmanjšanjem izgub med prevajanjem. Nastavljiv nadzor frekvence od 100kHz do 1MHz za optimizacijo glede na obremenitvene pogoje in šum. Integrirane funkcije omogočanja, nadzora frekvence, ramp in soft-starta za nadzorovano zagon, zmanjšanje zagonskega toka in stabilno delovanje. Enofazni izhodni gonilnik za kompaktne napajalne rešitve z visokimi zmogljivostmi na majhnem prostoru. Vlažljivi rob in površinska montaža za povečano zanesljivost v avtomatizirani montaži ter lažje preverjanje spajkove veze. Termično vzdržljiva 20-VQFN embalaža z izpostavljeno ploščo za odvajanje toplote in vzdržljivost tudi pri višjih temperaturah.
LM25145RGYT Značilnosti kakovosti in varnosti
Skupnost RoHS zagotavlja skladnost z okoljskimi in varnostnimi standardi. Širok temperaturni razpon delovanja od -40°C do 125°C zagotavlja zanesljivo delovanje tudi v zahtevnih pogojih. Izdelano v podjetju Luminary Micro / Texas Instruments, ki zagotavlja strogo nadzor kakovosti in skladnost z mednarodnimi varnostnimi predpisi. Površinska montaža z vlažljivimi robovi izboljšuje kakovost spajkovega spoja, s čimer se zmanjšuje tveganje mehanskih okvar med delovanjem.
LM25145RGYT Združljivost
Združljiv z širokim naborom sistemov za upravljanje z energijo, ki zahtevajo sinhrono buck funkcionalnost za zmanjševanje napetosti. Primeren za integracijo v načrte, ki zahtevajo časovno sinhronizacijo zaradi vgrajene podpore za sinhronizacijo ure. Kompatibilen z standardnimi 20-VQFN pin konfiguracijami za površinsko montažo, kar omogoča enostavno zamenjavo in nadgradnjo sistemov.
LM25145RGYT Povezava do podatkovnega lista PDF
Na naši spletni strani je na voljo najbolj uradna in posodobljena tehnična specifikacija za model LM25145RGYT. Svetujemo strankam, da datoteko prenesejo neposredno s te strani, da pridobijo popolne podatke o tehničnih lastnostih, smernicah za uporabo in podrobnih podatkih o zmogljivosti izdelka.
