Maxim Integrated ICL7642CCPD je visokozmogljiv in vsestranski integrirani kontrolni čip, zasnovan kot univerzalni ojačevalnik, ki nudi izjemno prilagodljivost za elektronske zasnove in aplikacije. Ta štirikanalni operacijski ojačevalnik je zasnovan za doseganje delovanja od roba do roba (rail-to-rail) v širokem razponu delovnih pogojev, kar ga naredi idealno rešitev za raznolike zahteve po signalni obdelavi in kondicioniranju.
Za napravo so značilni štirje neodvisni ojačevalni krogi, nameščeni v standardni 14-pinski DIP (Dual In-line Package) ohišju, kar podpira vgradnjo preko lukn in zagotavlja združljivost z tradicionalnimi tiskanimi vezji. Njegove delovne karakteristike so robustne, podpira enosmerne ali dvosmerne napajalne napetosti v razponu od 2V do 16V, pri čemer učinkovito deluje tudi v temperaturnem območju med 0 °C in 70 °C.
Ključne tehnične prednosti vključujejo izjemno nizko vhodno bias tok 1 pA, zmeren vhodni vhodni popravljalni napetost 10 mV in produkt razširitve zornega pasu za do 44 kHz. Funkcija delovanja od roba do roba omogoča največji razpon signala in izboljšano kakovost signala skozi celoten razpon napajalnih napetosti. Ta lastnost je še posebej pomembna v aplikacijah, ki zahtevajo natančno ojačenje signalov z minimalno popačenostjo.
Primarne področja uporabe vključujejo instrumentacijo, kondicioniranje signalov, vmesnike senzorjev, obdelavo avdiovhodov in splošno analogno ojačanje signalov. Vsestranskost naprave omogoča uporabo v industrijskih nadzornih sistemih, merilni opremi in nizkošumskih analognih vezjih za obdelavo signalov.
Čeprav je ICL7642CCPD specifičen za Maxim Integrated, so potencialni ekvivalentni ali alternativni modeli lahko naprave podjetij, kot so Texas Instruments, Linear Technology in Analog Devices, ki nudijo podobne štirikanalne ojačevalnike za splošno uporabo. Vendar pa je za zamenjavo z enakovrednimi funkcijami potrebna skrbna primerjalna analiza.
Neugodna skladnost izdelka z RoHS pomeni, da lahko obstajajo omejitve pri njegovi uporabi v nekaterih sodobnih okoljih elektronske proizvodnje, zlasti tam, kjer so strogi okoljski predpisi. Pri izbiri tega komponenta za nove ali obstoječe projekte je treba to upoštevati.
Pomembne prednosti izdelka vključujejo nizko porabo energije, enostavno implementacijo in zanesljivo delovanje v različnih operativnih pogojih. Ohišje z vgradnjo skozi luknje omogoča lažje prototipiranje in ročno sestavljanje v primerjavi s površinsko nameščenimi rešitvami.
ICL7642CCPD Ključne tehnične značilnosti
Ta integrirana vezja so splošni ojačevalniki z 4 kanali, ki omogočajo izhod do roba povezave (rail-to-rail). Delujejo optimalno v temperaturnem območju od 0°C do 70°C. Napajalna napetost je široka, od 2 V do 16 V pri enojni napajalni napetosti in od ±1 V do ±8 V pri dvokanalni napajalni napetosti. Bandwidth doseže do 44 kHz, s hitrostjo spremembe napetosti (slew rate) 0,016 V/s, kar zagotavlja gladko signalno razmažitev. Napajalni tok vstopa je minimalen, le 1 pA, kar izboljšuje natančnost, napetost vstopnega odklona pa znaša 10 mV, kar povečuje natančnost ojačitve.

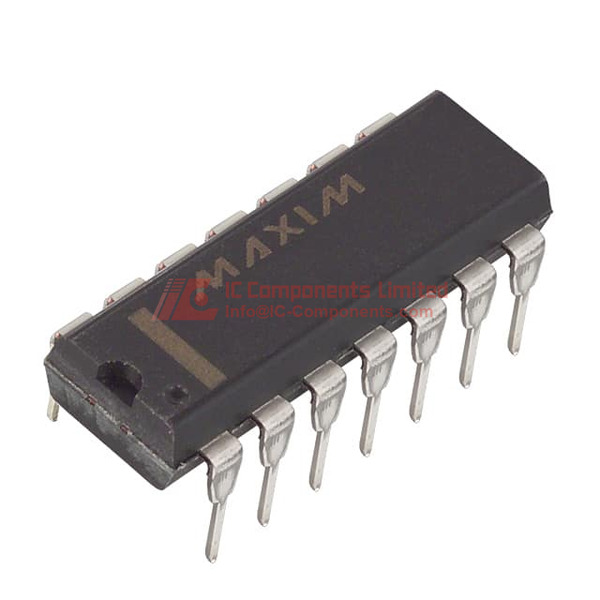

ICL7642CCPD Velikost pakiranja
Opis pakiranja vključuje 14-PDIP obliko, pakirano v cev. Velikost paketa je 14-DIP (0,300" oziroma 7,62 mm). Konfiguracija pinov je z skozi luknje (through hole), kar omogoča preprosto vgradnjo na tiskano vezje.
ICL7642CCPD Aplikacija
Splošni ojačevalniki ICL7642CCPD so primerni za uporabo v industrijskih, komercialnih in avdio aplikacijah, kjer je potrebna izhodna razdalja od zaslona do napajalne napetosti, podpira različne konfiguracije za širok spekter namenov.
ICL7642CCPD Značilnosti
Ta integrirana vezje omogoča izhod do roba povezave (rail-to-rail) in je zasnovano za širok temperaturni razpon od 0°C do 70°C. Deluje pri napajalnih napetostih od 2 V do 16 V (enojno) ali od ±1 V do ±8 V (dvokanalno). S svojimi 44 kHz bandwidth in 0,016 V/s slew rate zagotavlja gladko, natančno ojačenje signalov. Poraba toka je minimalna, le 1 pA, kar omogoča visoko natančnost in stabilnost obratovanja.
ICL7642CCPD Značilnosti kakovosti in varnosti
Produkt je neskladen z RoHS smernicami zaradi vsebnosti svinca, kar posebno velja za specifične aplikacije, kjer je dovoljena ta sestavina. Zaradi nivoja občutljivosti na vlago (MSL 1) je zasnovan za dolgotrajno uporabo brez zahteve po dodatni zaščiti pred vlago.
ICL7642CCPD Združljivost
14-pinio DIP ovijanje in montaža z skozi luknje omogočata enostavno kompatibilnost in integracijo z različnimi standardnimi tiskanimi vezji na plošči (PCB).
ICL7642CCPD Povezava do podatkovnega lista PDF
Za najbolj zanesljive in podrobne tehnične specifikacije prenesite podatkovni list ICL7642CCPD s spletne strani. To vam bo pomagalo pri sprejemanju informiranih odločitev glede uporabe in načrtovanja.
