ISL59833IAZ-T7 je visoko zmogljiv video ojačevalnik podjetja Intersil, zasnovan za zadovoljitev potreb različnih video in avdio aplikacij. Kot integrirana vezja (IC) spada v kategorijo linearnih ojačevalnikov, posebej usmerjenih v video ojačevalnike in module.
Ključne značilnosti tega izdelka vključujejo širok razpon pasovnega območja 200 MHz, kar omogoča obdelavo visokofrekvenčnih video signalov z minimalno distorzijo. Naprava uporablja arhitekturo s napetostnim povratom, kar zagotavlja izhod, ki se lahko giba od roba do roba napajanja, in deluje na eni sami napajalni napetosti med 3 V in 3,6 V. Ta širok razpon vhodnih napetosti omogoča izdelek prilagodljivim konfiguracijam napajanja.
Ena glavnih oblikovalskih izzivov, ki jih ta izdelek naslavlja, je potrebna visoka hitrost in nizka distorzija pri video ojačitvi. Svojim hitrostnim nagibom 500 V/s in zmožnostjo izvaja do 80 mA izhodne tokovne zmogljivosti na kanál zagotavlja učinkovito poganjanje in ojačitev video signalov brez pomembne degradacije signala.
ISL59833IAZ-T7 je pakiran v embalaži 16-QSOP (Quad Small Outline Package), kar je površinsko montažno pakiranje, primerno za učinkovito integracijo na tiskanem vezju. Izdelek je tudi skladni z RoHS (omejitve uporabe nevarnih snovi), kar pomeni, da je okolju prijazen.
Primarne uporabe za ISL59833IAZ-T7 vključujejo video obdelavo, gonilnike zaslonov ter avdio/video opremo. Zaradi svoje visoke hitrosti in nizke stopnje distorzije je primeren za široko paleto potrošniške elektronike, profesionalnih avdio/video sistemov ter industrijske avtomatizacije.
Kar zadeva enakovredne ali alternativne modele, je na voljo več podobnih video ojačevalnikov od podjetja Intersil in drugih proizvajalcev. Nekateri primeri vključujejo ISL59832IAZ-T7, ISL59831IAZ-T7 in AD8336 podjetja Analog Devices. Ti alternative modeli imajo lahko nekoliko drugačne specifikacije ali možnosti embalaže, vendar so običajno postavljeni kot primerljiva rešitev za video ojačitvene aplikacije.
ISL59833IAZ-T7 Ključne tehnične značilnosti
ISL59833IAZ-T7 je ojačevalnik za video z 200 MHz -3 dB pasovno širino in tremi vezji za napetostno povratno zanko. Je v obliki površinsko nameščenega sestavnega dela, z napetostnim povratnim vezjem, kar omogoča visoke hitrosti in natančnost v videopretoku.
ISL59833IAZ-T7 Velikost pakiranja

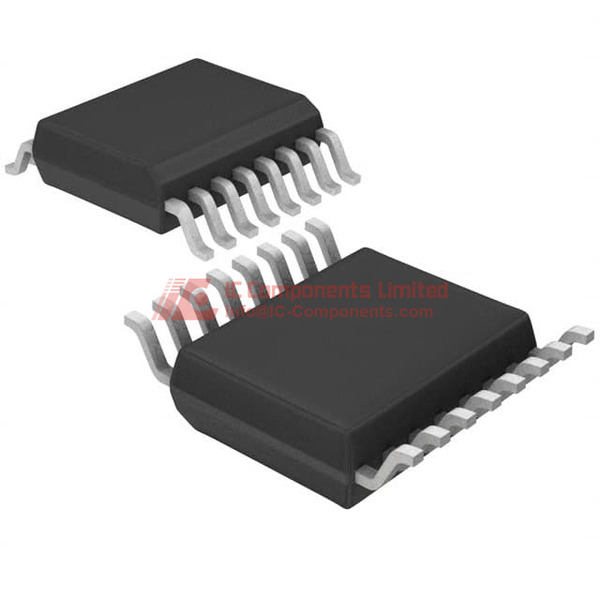

Pakiranje v 16-QSOP dobaviteljevki embalaži s površinskim montiranjem, v paketu / ohišju 16-SSOP (širine 3,90 mm, 0,154 palca). Uporablja metodo pakiranja s trakcem in valjčkom (TR). Material je brez svinca in v skladu z RoHS standardi.
ISL59833IAZ-T7 Aplikacija
Primerno za aplikacije, kjer je potrebna napetostna povratna zveza, kot so video ojačevalniki, signali za obdelavo videa in sistemi, ki zahtevajo zanesljivo visokofrekvenčno operacijo.
ISL59833IAZ-T7 Značilnosti
ISL59833IAZ-T7 je video ojačevalnik z –3 dB pasovno širino 200 MHz in tremi napetostnimi povratnimi vezji. Omogoča visokostrelno hitrost 500 V/s, kar zagotavlja hitro reakcijo pri obdelavi videa. Tip izhoda rail-to-rail omogoča maksimalen zagon izhoda glede na napajanje, primeren za širok spekter video aplikacij. Deluje pri napetostih med 3 V in 3,6 V, porabi 97 mA, izhodni tok na kanal je 80 mA.
ISL59833IAZ-T7 Značilnosti kakovosti in varnosti
Odzivnost na vlago je ocenjena kot nivo 2 (1 leto), kar pomeni zmerno občutljivost na vlago. Izdelek je brez svinca in v skladu z RoHS zahtevami, kar zagotavlja okoljsko varnost in kakovostno zanesljivost.
ISL59833IAZ-T7 Združljivost
Združljiv z drugimi linearnimi ojačevalniki in video moduli, zasnovanimi za napetostno povratno zvezo, če je združljivost vnaprej zagotovljena glede napetosti napajanja in vrste montaže.
ISL59833IAZ-T7 Povezava do podatkovnega lista PDF
Naša spletna stran ponuja najbolj uradni podatkovni list za ISL59833IAZ-T7. Priporočamo, da ga neposredno prenesete za popolne in natančne specifikacije izdelka in njegove lastnosti.
