AD7528KNZ je visokozmogljiv 8-bitni dvojni digitalno-analogni pretvornik (DAC) podjetja Analog Devices, zasnovan za natančno generiranje analognih signalov v različnih elektronskih aplikacijah. Ta vtičnico namestitvena integrirana kretnica omogoča izjemno prilagodljivost za inženirje in oblikovalce, ki iščejo zanesljive rešitve za analogno pretvorbo.
Za napravo sta na voljo dve neodvisni 8-bitni DAC kanali z R-2R arhitekturo, kar omogoča natančno pretvarjanje digitalnih vhodnih signalov v analogne izpise. Deluje v širokem temperaturnem območju od -40°C do 85°C, kar je primerno za raznolike okoljske pogoje. Pretvornik sprejema vzporedni podatkovni vhod in generira ne-bufferirane trenutne izhode z impresivnimi zmogljivostmi.
Ključne specifikacije vključujejo napajalno napetost v razponu od 5 V do 15 V za digitalne in analogne sklope ter osupljivo časovno odzivno obdobje 400 nanosekund. Pretvornik izkazuje odlično linearno zaznavo z največjo absolutno in diferencialno nenatančnostjo INL/DNL ±0,5 in ±1 LSB, kar zagotavlja visoko natančno pretvorbo signalov.
AD7528KNZ rešuje ključne izzive pri oblikovanju v generiranju signalov, zbirki podatkov in analognih instrumentih z zagotavljanjem kompaktne, zanesljive rešitve za pretvorbo. Paket s 20 pini DIP in vgradnja skozi luknjice omogočata enostavno integracijo v različne elektronske sisteme, vključno z industrijskim nadzorom, merilno opremo in komunikacijskimi napravami.
Glavne prednosti vključujejo okolju prijazno brez svinca (RoHS), robustne delovne karakteristike ter združljivost z več arhitekturami sistemov. Naprava je še posebej primerna za aplikacije, ki zahtevajo kompaktno in učinkovito generiranje analognih signalov s srednjo ločljivostjo.
Enačnice ali alternativni modeli v isti seriji vključujejo AD7528JN, AD7528SQ ter druge različice znotraj porodice AD7528, ki nudijo podobne funkcionalne značilnosti z morebitnimi manjšimi razlikami v pakiranju ali specifičnih zmogljivostih.
Ta vsestranski DAC predstavlja optimalno rešitev za inženirje, ki iščejo zanesljiv, natančen komponent za analogno pretvorbo z enostavno izvedbo in stalno zmogljivostjo v različnih operativnih okoljih.
AD7528KNZ Ključne tehnične značilnosti
AD7528KNZ je dvokanalni 8-bitni digitalno-analogni pretvornik (DAC), ki zagotavlja visoko natančnost in hitrost delovanja s časom odziva 400 ns. Deluje v širokem napetostnem razponu (5 V do 15 V) za digitalne in analogne napajanja, kar omogoča prilagodljivost različnih sistemskih zahtev. Uporablja arhitekturo R-2R uporovnih lestvic za povečano natančnost in linearnost. Izhodni tip je neskrbni tok, referenčni izvor je zunanji, kar zahteva zunanji vir napetosti ali toka za nastavitev izhodnega razpona. Maksimalni INL/DNL je ±0,5 LSB oziroma ±1 LSB, kar zagotavlja zanesljivo in natančno delovanje v kritičnih aplikacijah.
AD7528KNZ Velikost pakiranja

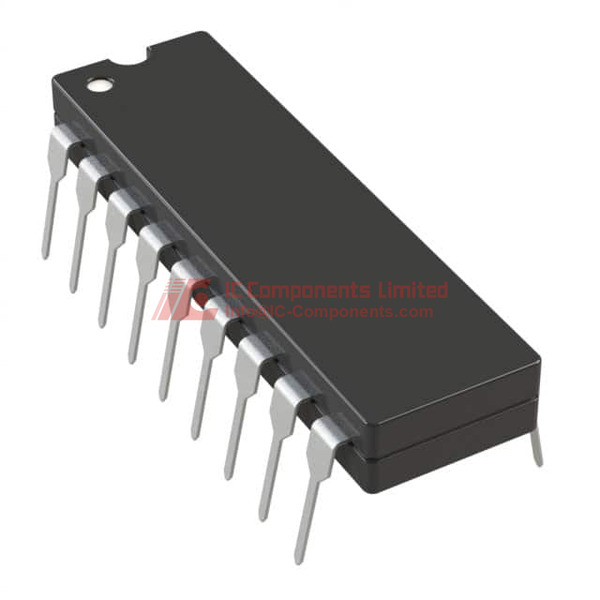

Tip: PDIP, Material: Plastika, Velikost: 20-DIP (0,300" – 7,62 mm), Konfiguracija pinov: 20-PDIP, Termične značilnosti: Delovna temperatura -40 °C do 85 °C, Električne lastnosti: Napetost - napajanje, digitalno: 5 V do 15 V; Napetost - napajanje, analogno: 5 V do 15 V
AD7528KNZ Aplikacija
Uporablja se v sistemih za pridobivanje podatkov, zlasti za pretvarjanje digitalnih signalov v analogne signale, kjer je potrebna visoka natančnost in hitrost.
AD7528KNZ Značilnosti
Izvaja dvojni 8-bitni digitalno-analogni pretvornik, podpira širok razpon napetosti za napajanje, uporablja arhitekturo R-2R za visoko natančnost, ima hitrost odziva 400 ns, enostavno povezovanje preko paraleilnega vmesnika, zunanji referenčni vir, in zagotavlja visoko linearno delovanje ter natančnost v zahtevnih okoljih.
AD7528KNZ Značilnosti kakovosti in varnosti
Izdelek je v skladu z RoHS standardi, kar pomeni, da omejuje uporabo določenih nevarnih snovi v elektroniki. Ima tudi oceno vlažnostne občutljivosti MSL 1, kar pomeni, da ni omejitev glede časa montaže po odprtju embalaže v tovarniških pogojih.
AD7528KNZ Združljivost
Montažni način: skozi luknje (Through Hole). Zasnovan za vgradne sisteme, kjer je vertikalna montaža ključnega pomena.
AD7528KNZ Povezava do podatkovnega lista PDF
Priporočamo prenos najzanesljivejšega in najbolj podrobnega podatkovnega lista za AD7528KNZ z naše spletne strani, da boste imeli najnatančnejše informacije za uporabo in integracijo izdelka.
