CMOS proti BSI CMOS proti zloženemu CMOS: Razlike med senzorji kamere

May20

Brskajte: 173

Senzorji CMOS, BSI CMOS in zloženi CMOS se običajno uporabljajo v pametnih telefonih, digitalnih fotoaparatih in sistemih profesionalnih fotoaparatov.Vsak tip senzorja ponuja različne prednosti v kakovosti slike, zmogljivosti pri šibki svetlobi, hitrosti in snemanju videa.Ta članek pojasnjuje, kako ti slikovni senzorji delujejo, njihove ključne razlike in kje se običajno uporabljajo.

Katalog

1. Razlaga senzorjev CMOS, BSI CMOS in zloženih CMOS senzorjev

2. Kako delujejo slikovni senzorji CMOS

3. Senzorji CMOS proti CCD: kakšna je razlika

4. Zakaj senzorji BSI CMOS delujejo bolje pri šibki svetlobi

5. Zakaj so zloženi senzorji CMOS hitrejši

6. Rolling Shutter proti Global Shutter v senzorjih CMOS

7. CMOS proti BSI CMOS proti zloženemu CMOS: ključne razlike

8. Resnične uporabe senzorjev CMOS, BSI CMOS in zložljivih CMOS senzorjev

9. Zaključek

CMOS Sensor

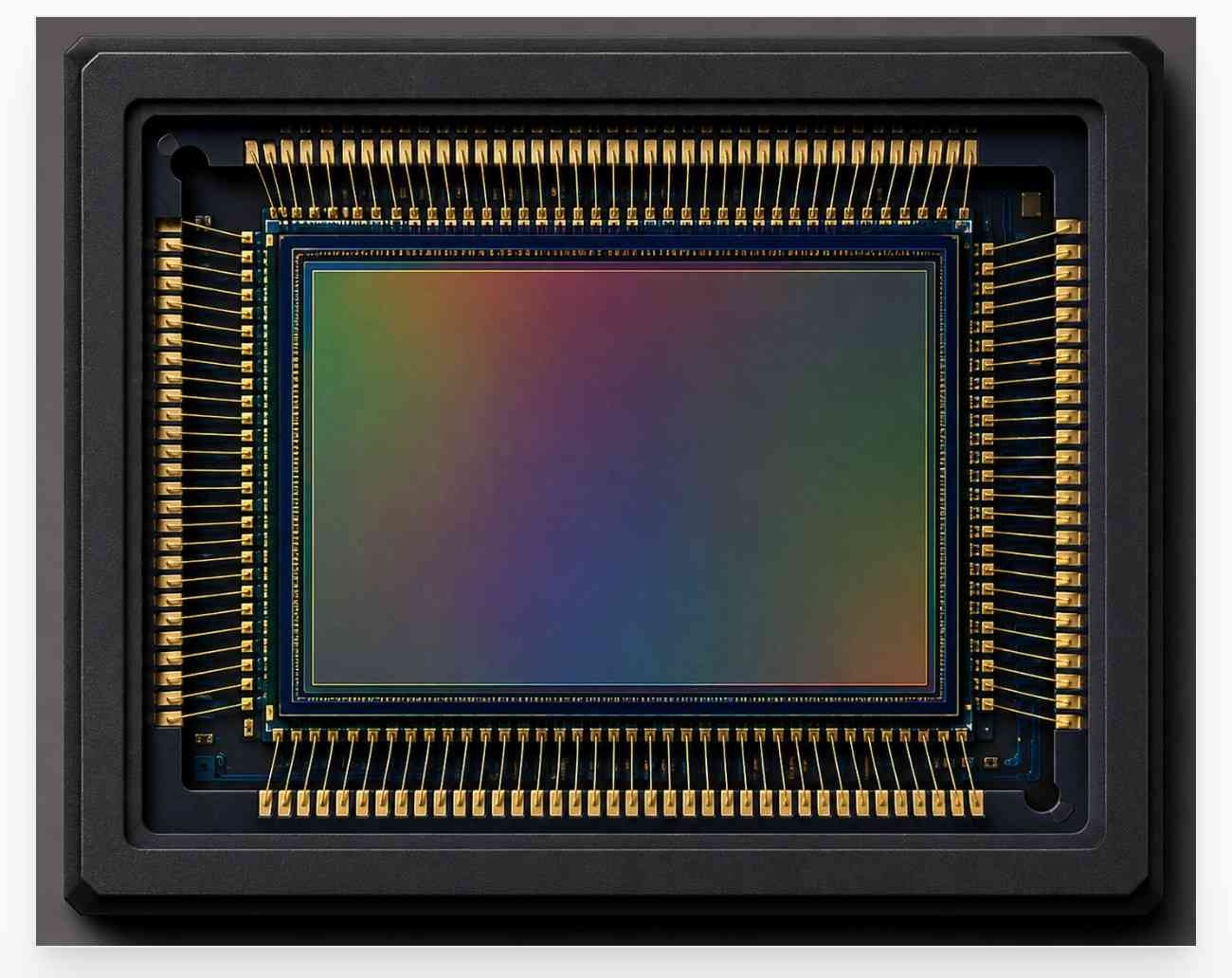

Slika 1: Senzor CMOS

Razloženi senzorji CMOS, BSI CMOS in zloženi CMOS

CMOS senzorji

Senzor CMOS je najpogostejši tip slikovnega senzorja, ki se danes uporablja v digitalnih fotoaparatih in pametnih telefonih.CMOS pomeni komplementarni kovinsko-oksidni polprevodnik.Ti senzorji so postali priljubljeni, ker so hitri, energetsko učinkoviti in cenejši za proizvodnjo kot starejši senzorji CCD.Senzorji CMOS se pogosto uporabljajo v pametnih telefonih, brezzrcalnih fotoaparatih, spletnih kamerah in varnostnih kamerah, ker zagotavljajo dobro kakovost slike po nižji ceni.

BSI CMOS senzorji

BSI CMOS pomeni Backside-Illuminated CMOS.Gre za izboljšano različico standardnega senzorja CMOS, ki je zasnovan tako, da zajame več svetlobe in izboljša kakovost slike.Senzorji BSI CMOS so še posebej uporabni za kamere pametnih telefonov, saj pomagajo pri ustvarjanju svetlejših slik, boljših fotografij pri šibki svetlobi in manj šuma na sliki.Zaradi teh prednosti številne sodobne naprave podjetij, kot sta Sony in Samsung, uporabljajo tehnologijo BSI CMOS.

Zloženi senzorji CMOS

Zloženi senzorji CMOS so naprednejši tip senzorja CMOS, izdelan za hitrejše delovanje fotoaparata.Ti senzorji lahko obdelajo slikovne podatke veliko hitreje kot standardni senzorji CMOS in BSI CMOS, zaradi česar so uporabni za hitro fotografiranje in napredno snemanje videa.Zloženi senzorji CMOS se običajno uporabljajo v vodilnih pametnih telefonih in profesionalnih fotoaparatih znamk, kot sta Canon in Nikon, ker podpirajo funkcije, kot sta hitrejše samodejno ostrenje in bolj gladko zajemanje videa.

Kako delujejo slikovni senzorji CMOS

Slikovni senzor CMOS deluje tako, da zajame svetlobo in jo pretvori v digitalno sliko.Ko svetloba vstopi v objektiv fotoaparata, doseže milijone drobnih slikovnih pik, imenovanih fotodiode, ki zaznajo svetlobo in jo pretvorijo v električne signale.Procesor kamere nato spremeni te signale v fotografijo ali video z barvami in podrobnostmi.Ker vsaka slikovna pika deluje ločeno, lahko slikovni senzorji CMOS hitro obdelajo slike, zaradi česar se pogosto uporabljajo v pametnih telefonih, digitalnih fotoaparatih in varnostnih kamerah.

Senzorji CMOS proti CCD: kakšna je razlika

CMOS vs CCD Sensors

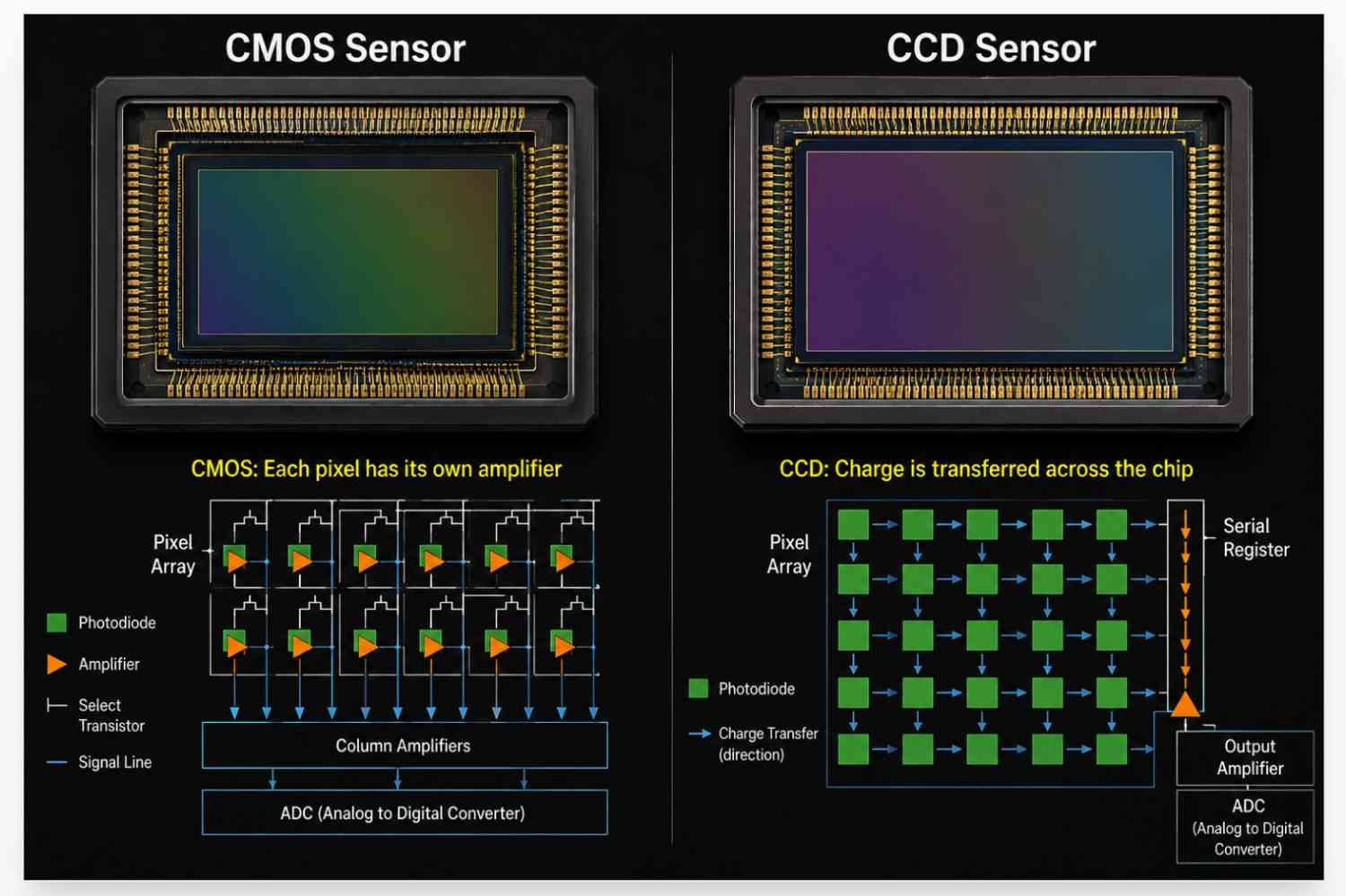

Slika 2: CMOS proti senzorjem CCD

Funkcija	CMOS Senzor	CCD Senzor
Polno Ime	Komplementarno Kovinsko-oksidni polprevodnik	Nabojno sklopljena Naprava
Slika Obdelava	Procesi slikovnih podatkov hitro	Procesi slikovnih podatkov počasneje
Moč Poraba	Nižja moč poraba	Večja moč poraba
Proizvodnja Stroški	Ceneje do proizvajajo	več drago za izdelavo
Slika Kakovost	Sodoben CMOS ponuja visoko kakovost slike	Znan po nizkih šum in dobra kakovost slike
Hitrost	Hitreje branje in samodejno ostrenje	Počasneje uspešnost
Video Zmogljivost	Podpira 4K in 8K video snemanje	Omejeno zmožnost visoke hitrosti videa
pogosta Uporabe	pametni telefoni, DSLR fotoaparati, brezzrcalni fotoaparati, varnostne kamere	Znanstveno slikanje in starejši digitalni fotoaparati
Priljubljenost Danes	Široko uporabljen v sodobnih napravah	Večinoma rabljeno v specializiranih aplikacijah

Zakaj senzorji BSI CMOS delujejo bolje pri šibki svetlobi

Senzorji BSI CMOS delujejo bolje pri šibki svetlobi, ker lahko zajamejo več svetlobe kot standardni senzorji CMOS.V običajnem senzorju CMOS nekaj vhodne svetlobe blokira plast ožičenja nad slikovnimi pikami, medtem ko senzor BSI CMOS namesti ožičenje za slikovne pike, tako da lahko več svetlobe neposredno doseže svetlobno občutljivo območje.To izboljša svetlost slike, zmanjša šum slike in pomaga ustvariti jasnejše fotografije v temnih okoljih, zaradi česar se tehnologija BSI CMOS pogosto uporablja v sodobnih fotoaparatih pametnih telefonov in digitalnih fotoaparatih.

Zakaj so zloženi senzorji CMOS hitrejši

Zloženi senzorji CMOS so hitrejši, ker uporabljajo večplastno zasnovo senzorjev, ki ločuje zajem slike in obdelavo signala v različne plasti.Ta struktura omogoča senzorju hitrejši prenos in obdelavo slikovnih podatkov kot standardni senzorji CMOS in BSI CMOS.Hitrejša obdelava podatkov izboljša delovanje kamere s podporo hitrega rafalnega fotografiranja, hitrejšega samodejnega ostrenja, bolj gladkega počasnega videa in snemanja videa z večjo hitrostjo sličic.Zloženi senzorji CMOS prav tako zmanjšajo popačenje zaklopa, ker lahko senzor med hitrim premikanjem učinkoviteje bere slikovne podatke.Zaradi teh prednosti se tehnologija zloženega CMOS pogosto uporablja v vodilnih pametnih telefonih in profesionalnih fotoaparatih podjetij, kot so Sony, Canon in Nikon.

Rolling Shutter proti Global Shutter v senzorjih CMOS

Funkcija	Valjanje Zaklop	Globalno Zaklop
Zajem slike Metoda	Ujame sliko vrstico za vrstico	Ujame celotno sliko hkrati
Gibanje Izkrivljanje	več opazen med hitrim gibanjem	Odlično zmanjšano ali odpravljeno
Kakovost slike Med gibanjem	Predmeti lahko videti upognjen ali raztegnjen	Premikanje predmeti so bolj natančni
Senzor Hitrost branja	Počasneje	Hitreje sinhroniziran zajem
pogosta Uporabe	pametni telefoni, brezzrcalni fotoaparati, DSLR fotoaparati	Industrijski kamere, strojni vid, hitro slikanje
Proizvodnja Stroški	Nižje	višje
Priljubljenost	Širše rabljeno	Večinoma rabljeno v specializiranih aplikacijah
Video Učinkovitost	Lahko pokaže učinek rolling shutter	Bolje za hitro snemanje videa

CMOS proti BSI CMOS proti zloženemu CMOS: ključne razlike

CMOS vs BSI CMOS vs Stacked CMOS Sensor

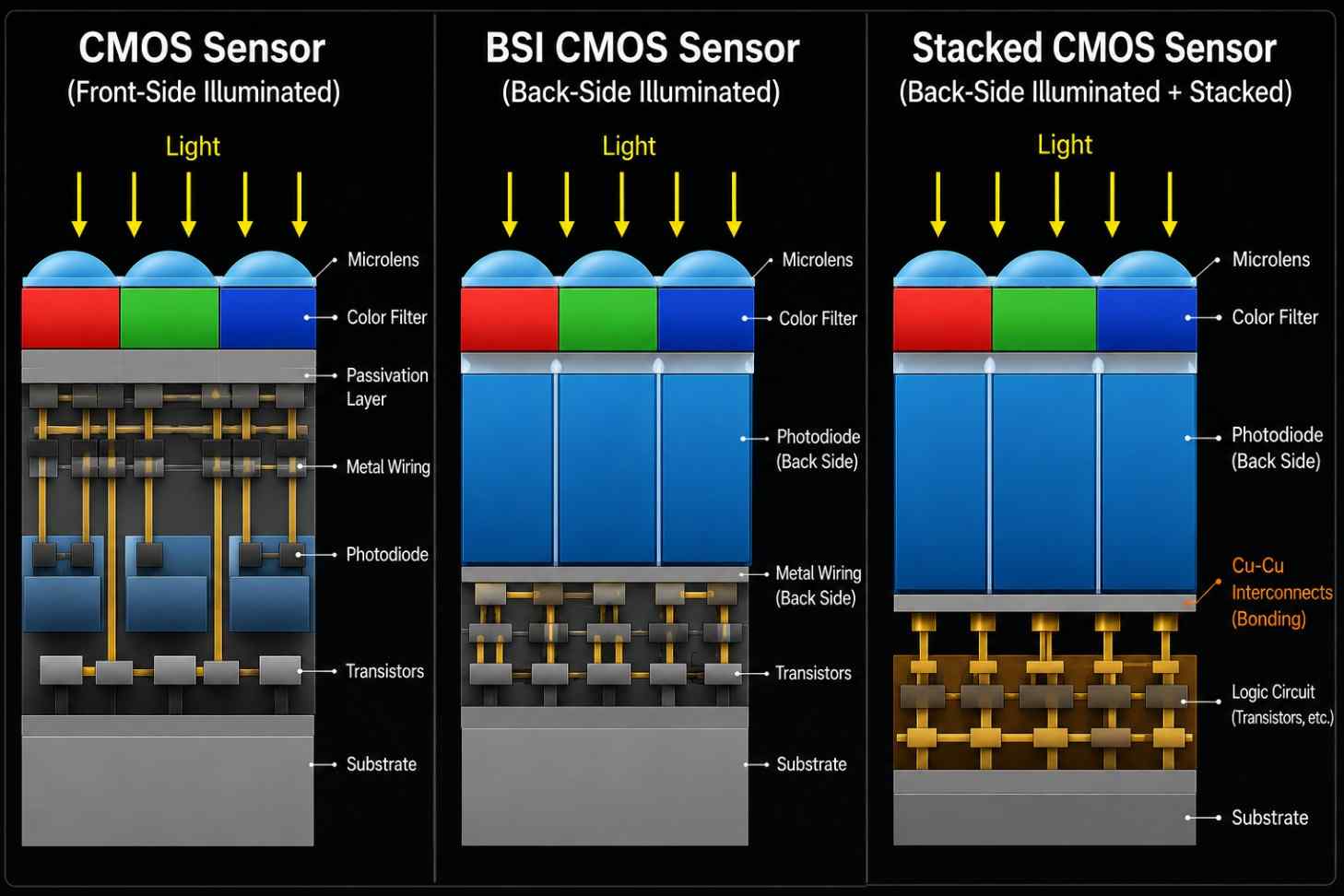

Slika 3: CMOS v primerjavi z BSI CMOS v primerjavi z zloženim senzorjem CMOS

Funkcija	CMOS	BSI CMOS	Zloženo CMOS
Senzor Struktura	Standardno dizajn s sprednjo osvetlitvijo	Zadnja stran osvetljena oblikovanje	Večplastna zložen dizajn
Svetloba Občutljivost	Dobro	bolje	Odlično
Slaba svetloba Učinkovitost	Zmerno	Izboljšano	Odlično
Slika Hrup	Višje v temačne scene	Spodnja slika hrup	Spodnja slika hrup
Obdelava Hitrost	hitro	Hitreje	Najhitrejši
Samodejno ostrenje Učinkovitost	Standardno	Izboljšano	Napredno hitro samodejno ostrenje
Poči Streljanje	Omejeno	bolje	Odlično
Video Snemanje	Standardno video performans	Izboljšano video kakovost	podpira hitri in upočasnjeni video
Valjanje Učinek zaklopa	več opazen	Zmanjšano	Odlično zmanjšano
Stroški	Nižje	Srednje	višje
pogosta Uporabe	Proračun pametni telefoni in fotoaparati	Moderno pametni telefoni in brezzrcalni fotoaparati	Paradni konj pametni telefoni in profesionalni fotoaparati

Resnične uporabe senzorjev CMOS, BSI CMOS in zloženih CMOS senzorjev

CMOS senzorji

• Pametni telefoni in poceni digitalni fotoaparati — Pogosto se uporablja, ker senzorji CMOS zagotavljajo dobro kakovost slike ob nižjih stroških izdelave.

• Varnostne in nadzorne kamere — Uporablja se za neprekinjen video nadzor zaradi nizke porabe energije in hitre obdelave slike.

• Spletne kamere in prenosniki — Pomagajte podpreti video klice in spletna srečanja z učinkovitim zajemanjem slik.

• Avtomobilske kamere — Uporablja se v parkirnih kamerah in sistemih za pomoč voznikom za slikanje v realnem času.

BSI CMOS senzorji

• Kamere pametnega telefona — Izboljšajte fotografiranje pri šibki svetlobi, slikanje v nočnem načinu in kakovost fotografij HDR.

• Brezzrcalni in DSLR fotoaparati — Pomagajte ustvariti svetlejše slike z nižjim šumom v temnem okolju.

• Varnostne kamere — Izboljšajte nočni nadzor in jasnost slike v zaprtih prostorih.

• Kompaktni digitalni fotoaparati — Izboljšajte svetlost slike in podrobnosti v sistemih prenosnih kamer.

Zloženi senzorji CMOS

• Vodilni pametni telefoni — Podpira hitrejše samodejno ostrenje, bolj gladek počasen videoposnetek in hitro obdelavo slik.

• Profesionalni brezzrcalni fotoaparati — Izboljšajte hitrost rafalnega fotografiranja in zmanjšajte učinke rolling shutter med športno fotografijo.

• Visokohitrostne video kamere — Omogočite hitrejše odčitavanje senzorja za napredno snemanje videa in zajem gibanja.

• Sistemi industrijskega in strojnega vida — Pomagajte pri hitri obdelavi slikovnih podatkov za sisteme avtomatizacije, robotike in nadzora.

Zaključek

Senzorji CMOS, BSI CMOS in zloženi CMOS imajo različne prednosti v sodobni tehnologiji fotoaparatov.Standardni senzorji CMOS so cenovno dostopni in učinkoviti, senzorji BSI CMOS izboljšujejo kakovost slike pri šibki svetlobi, senzorji CMOS z naborom pa zagotavljajo hitrejše delovanje in boljše video zmogljivosti.Te senzorske tehnologije se pogosto uporabljajo v pametnih telefonih, digitalnih fotoaparatih in številnih sodobnih slikovnih napravah.
